一、概述：本试验机符合GB 13539.1-2008低压熔断器 ，检测熔断器的温升特性、电压降、功耗、约定熔断、不熔断测试等；为各质检所以及熔断器厂家提供一套全面方便的检测方案。

二、系统组成

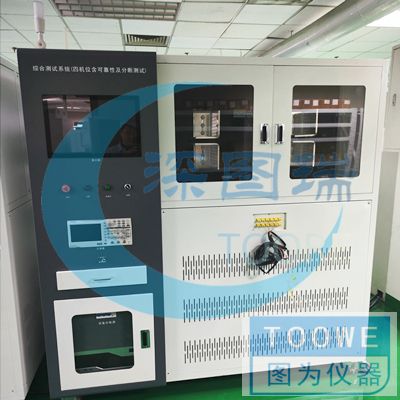

    本试验机由2个高精度直流恒流源、PLC可编程控制器、电脑、电流变送器、电流传感器、可移动机箱等组成。

    该试验机能够稳定输出所需要的测试电流，消除由于电源电压波动、连接导线或铜排、试品阻值变化对的测试电流影响，提高测试结果的准确性。该电源具有损耗小、效率高、操作简便，并且具有完备的控制和检测功能。电脑安装在设备上，操作方便，高端上档次。

三、主要技术参数

1)输入电源：三相交流380V，±5％,50HZ，功率40KW;

2) 3相5线电源需要塑壳三相断路器80A，每相线径16平方

3)输出直流电流400~5000A,1路，5000A能连续工作不低于1小时；

4)电流上升时间： 1000ms以上；

5)输出电压0~6V；

6)输出直流电流10~500A,1路；500A能连续工作不低于4小时；

7)电流上升时间： 500ms以上；

8)输出电压0~5V；

9)5000A测试工位配有万用夹具和NT1—4的底座

10)500A测试工位：配有RT18的三种底座，10*38,14*51,22*58，也有1套万用夹具

如需详细参数及技术方案欢迎随时来电

联系人：叶涛   客户经理     电话：  0755-27212540        手机：19925271441
