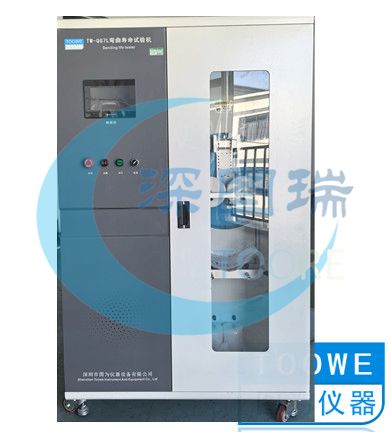

一、设备简介：

该设备主要用于电缆成品水平对向移动弯曲及规定负荷弯曲半径下的检测。被测试样一端安装固定制具上，另一端固定在运行机构制具上下方向移动。试验机采用PLC+人机界面（触模屏）控制操作，人机界面软件同步显示被测试试件试验速率、试验次数、对向位移、或变曲角度等项目；具备过热、过载、短路、漏电等安全防护。具有管理员口令用户可以修改开机密码；采用全中文提示设定内部功能，操作方便、简单。

二﹑试验标准:

适用标准 GJB 1215A-2005中的4.5.6

三 、技术参数：

1．精度等级：0.5级；

2．显式方式： 7寸屏触摸屏

3．试验工位：1工位绕轴弯曲

4．负荷：5N  10N 20N 50N砝码各1个；

5．断线检测功能：弯曲断线自动停机

6．弯曲半径：R20，R30mm，R40mm，R50mm，R60mm.R70mm R80mm各两个

7．试验夹具：每工位一付，

8．试验速度范围：1－30次/min；

9．试台安全装置：电子限位保护；

10．弯曲角度：0-90度（中垂线为0左右各可设90度）

11．试验次数：1-99999次，任意设定
